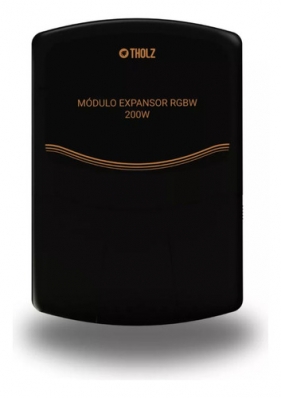

Módulo Expansor Rgb 200w Pdx1515n Tholz

O funcionamento do módulo expansor consiste em sincronizar e amplificar os sinais gerados pelo controlador RGBW, possibilitando assim a ligação de inúmeros refletores de Led. Cada módulo expansor deverá ser alimentado em 12VCC (corrente contínua), podendo-se usar a mesma fonte que alimenta o módulo de controle ou mesmo usar outra fonte sem que ocorra interferência no funcionamento, sempre respeitando a sua capacidade.
O módulo tem uma entrada para sincronizar as cores (RGBW, RGB e monocromáticos) e uma saída, onde podem ser ligados refletores totalizando até 200W de potência. Cada módulo expansor também fornece sinais de sincronismo para outros módulos expansores, podendo assim interligar inúmeros módulos de acordo com a potência necessária.
ESPECIFICAÇÕES

Alimentação - 12 VCC
Saída RGBW - 12VCC (Ânodo comum)
Potência da saída RGBW - 200W
Dimensões - 146 x 100 x 34 mm

Peso - 128g
CUIDADOS NA INSTALAÇÃO
Instalar em um local seco, sem incidência direta de raios solares e livre de umidade.
A instalação e a manutenção deverão ser feitas por técnico especializado.
Jamais instale ou faça manutenções no equipamento, ou partes que estejam conectadas a ele, sem antes desligar a rede elétrica do local, sob risco de choque elétrico.

A norma NBR5410 deverá ser respeitada nas instalações elétricas.

A seção dos fios deverá ser dimensionada de acordo com a carga a ser ligada no equipamento, tomando o devido cuidado para jamais ultrapassar a potência máxima fornecida pelo equipamento.

Um disjuntor DR deve ser implementado para segurança dos usuários, dimensionando-o de acordo com a potência da carga.
